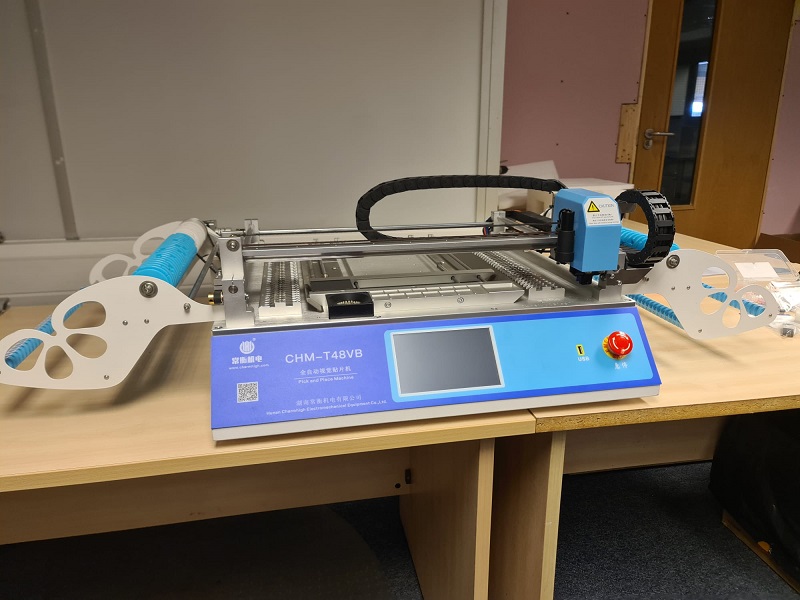

Comida de dos lados CHMT48VB Máquina de recogida y colocación SMT de escritorio (izquierda 29pcs + derecha 29pcs)
Con una tarjeta de la industria incorporada con sistema Linux embebido.
Maquina todo en uno, ahorrando espacio, muy buena para la producción de pequeños lotes, prototipos, investigación, educación, etc.
Introducción:
1. Número de modelo: CHM-T48VB
2La marca: Charmhigh
3Configuración principal:Tipo de escritorio + máquina todo en uno + Dos cámaras de visión + sistema Linux integrado + 2 cabezas 58 alimentadores de cinta + motor de control de circuito cerrado con codificador + pantalla táctil ((También se admite el ratón USB)
4. Área máxima de las PCB: 345*355 mm
5- Componente: 0402-5050, SOP, QFN, QFP, BGA, etc.
6. Dimensión: 1320 mm ((L) × 750 mm ((W) × 335 mm ((H), AC220V/110V (50/60Hz)
7. Tiempo de entrega: 1-3 días hábiles ((En stock)
8- Entrega: por DHL puerta a puerta, en total toma 6-9 días.
9Método de pago: transferencia bancaria (T/T); PayPal; tarjeta de crédito;
10Embalaje: caja de madera contrachapada
11- Código HS: 8479.89.62.00 (máquina de recogida y colocación)
Descripción:
La CHMT48VB es una máquina de pick and place de dos cabezas de tamaño de escritorio de bajo costo y buena precisión de Charmhigh.Puede instalar más tipos diferentes de cintas en la máquina.
Se puede utilizar para producir una variedad de diseños, de 50 a 100 piezas en una toma.
CHMT48VB es una máquina de selección y colocación de escritorio basada en la visión que está utilizando sistema Linux embebido, puede usar esta máquina sin computadora externa, muy estable y operación muy conveniente.
Es muy confiable con un modelo económico de bajo costo con alta precisión y fácil de aprender. Es compatible con todos los diferentes tipos de componentes 0402-5050,SOP, QFN, QFP...muy adecuado para los constructores de prototipos, aficionados, desarrolladores y grupos de desarrollo y producción de pequeños lotes.
Software compatible con CHMT48VB: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS..etc. Siempre y cuando el software pueda generar las coordenadas X.Y.
Video de trabajo de Youtube:
Video de producción CHMT48VB del cliente:
¿Qué es lo que está pasando?
¿Qué es lo que está pasando?
¿Qué es lo que está pasando?
Especificaciones:
Modelo | Se trata de un sistema de control de las emisiones de gases de escape. |
Área de PCB | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
Eje X Y Recorrido | Las demás medidas de seguridad |
Mover el eje Z | 15 mm (componente más alto 5 mm) |
Cabezas de colocación | 2pcs, viene con 4 boquillas |
Los alimentadores | - El alimentador de cinta de bobina 58 piezas (izquierda 29 piezas + derecha 29 piezas) |
Sistema de visión | Dos cámaras (cámaras arriba y abajo) Rango de visión máximo 22*22mm |
El motor | Sistema de accionamiento servo paso a paso de circuito cerrado, asegúrese de no perder el paso |
Detección de auto-retorno en el eje Z | Sí, evita que las boquillas se rompan. |
Auto-retorno de la perilla de tira | Sí, evita que se rompa la aguja |
Fugas del método de detección de materiales | Detección de vacío, detección de visión |
Pantalla táctil | Pantalla táctil de 7 pulgadas para la industria |
Tabla principal | Consejo de Administración de la industria de la investigación independiente |
El sistema | Sistema Linux integrado |
Velocidad de montaje | 4000cph (visión apagada); 3000cph (visión encendida) |
Precisión de montaje | ± 0,025 mm |
Componentes | 0402-5050, SOP, QFN, QFP, etc. |
Dimensión de la máquina | L 960 mm* W 705 mm* H 335 mm |
Bombas de vacío | -92KPA (2pcs, tipo de silencio incorporado) |
Fuente de aire externa | No es necesario (máquina incorporada en la bomba de vacío mudo 2pcs) |
PC externo | No es necesario. |
Válvula de tensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Peso neto | 68 kg de peso |
Peso bruto | 85 kg / 116 * 80 * 52 cm |
Lista de embalaje estándar para CHMT48VB:
1) Máquina de recogida y colocación CHMT48VB 1
2) Boquilla Juki total de 4 piezas (503, 504, 505, 506 tamaño)
3) controlador USB 8G 1
4) Cordón de alimentación 1
5) Pegar la aguja 2
6) bobina para pin de tracción1
7) Posicionamiento de la cámara ajustar tablero negro 1
8) llave hex 6
9) Pinzas 1
10) Cepillo 1
11) Pluma para pantalla táctil 1
12) Instalación para la bandeja de IC 4
13) Grasa 1
Tenga en cuenta:
La máquina de recoger y colocar CHMT48VB está completa con todos los accesorios incluidos en el paquete.
Proporcionamos un servicio postventa oportuno, cada máquina 100% probada bien antes de su envío.
¡Disfruta con tu máquina de recoger y colocar!
Servicio y garantía:
La máquina completa tiene un período de garantía de 1 año desde el momento de la compra y servicio de por vida.
Siempre proporcionamos piezas de repuesto de la máquina, fábrica de suministro directo confiable.
Proporcionamos un servicio de asistencia y asesoramiento técnico en línea para preguntas y respuestas.
Proporcionar un servicio post-venta uno a uno. Cada máquina 100% probado bien antes del envío.
Apoyo técnico y contacto:
Kimi Liu, ahora.
Charmhigh Tecnología Limitada
Mob/ WhatsApp: 0086 135 106 75756 El número de teléfono es:
Por Skype: Kimiliu89
El correo electrónico:kimi@charmhigh-tech.com.
Bienvenido a seguirnos enYouTube: www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/vídeos
Si desea ver más información y vídeos, póngase en contacto con nosotros por correo electrónico.
Le responderemos la primera vez.
Servicio de paquete estándar:
El paquete de nuestros P&P es un paquete de madera estándar de exportación para evitar el daño durante el transporte.
Servicio de transporte:
1Envío por TNT/DHL/FedEx puerta a puerta.
Para paquetes de menos de 200 kg, puede utilizar TNT, DHL, Fedex u otra compañía expreso, es servicio puerta a puerta, normalmente toma 5-8 días de entrega.Impuestos y cargos no están incluidos en el precio del artículo ni en los gastos de envíoEstos cargos son responsabilidad del comprador.
2- Envío por aire / mar.
Para grandes cantidades, por encima de 500 kg, puede utilizar la entrega aérea o marítima.
FCA:Enviaremos los bienes al almacén en China solicitado por el comprador, la compañía aérea ayudará a organizar un vuelo internacional para enviar los bienes a su lugar.
CIF: Significa enviar mercancías al puerto marítimo más cercano de los compradores por transporte marítimo, aproximadamente 18 ~ 40 días de tiempo de envío, no tiene información de seguimiento, el comprador debe hacer el despacho de aduanas local y pagar el impuesto de aduana,Podrías usar un agente para hacer todas las cosas locales y entregar los productos a tu casa.
En el caso de las empresas de servicios de transporteEsto significa que usted puede organizar la compañía de envío, vamos a enviar las mercancías al puerto marítimo en China de acuerdo con su notificación, y vamos a hacer todas las cosas locales en China.,Las demás tarifas son responsabilidad del comprador.
3- Envío a Rusia.
Enviaremos la mercancía en avión, el comprador no necesita pagar ningún impuesto, primero enviaremos la mercancía a Moscú, el remitente hará todo el despacho aduanero, el remitente pagará los impuestos por adelantado.Después de que las mercancías llegaron a Moscú, Rusia local expreso entregar los productos a su lugar. Así que el comprador no tiene que preocuparse por el problema de impuestos.
El tiempo de envío es de aproximadamente 18 ~ 35 días hábiles! tiene número de seguimiento detallado e información de seguimiento.
Página web de seguimiento: https://www.17track.net/ru
4Recoger directamente de nuestra fábrica.
Puede usar su propio agente de envío o su cuenta de DHL/TNT/Fedex. Puede arreglar que los recojan directamente de nuestra fábrica.
O si usted tiene algún transportista en China, podemos enviar los bienes a su transportista directamente. Le enviaremos todos los detalles de embalaje por adelantado.
