En el caso de las empresas de la industria de la electricidad.
Válvula de tensión*
El envío calculado en la caja.
- ¿ Qué?Este enlace TC06 pick and place máquina precio unitario $ 18000 (sin incluir el envío)
Se enviará por mar.Contacta con nosotros para más detalles de envío, nuestro correo electrónico: sales@charmhigh-tech.com
Esta máquina es compacta y adorable, pero increíblemente poderosa.
Diseño estrechoMáquina de recogida y colocación SMT de módulo TC06 de alta precisión6 cabezas 50 alimentadores, apoyo 01005CPK> 1.0

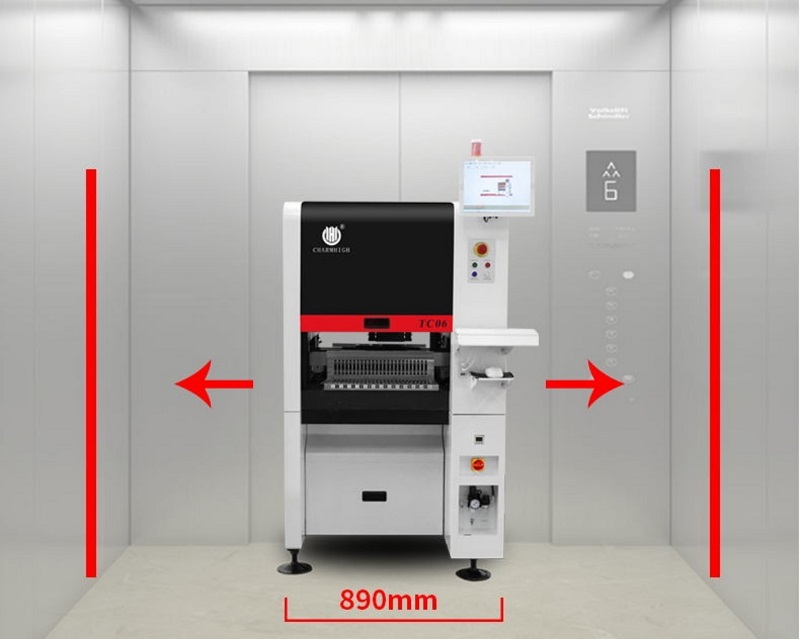

89 cm de ancho, adecuado para la mayoría de las puertas de oficinas y ascensores!
Parámetros de la TC06 de Charmhigh:
| Las dimensiones | El punto de partida de la prueba es el punto de partida de la prueba. |
| Peso | 900 kg de peso |
| Fuente de alimentación | AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire | 0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío | Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje | 6 |
| Velocidad de montaje | 27800cph (lo mejor) |
| Una mayor precisión | ± 0,04 mm CPK≥1.0 |
| Altura del componente | ≤ 12 mm |
| Tipo de componente | Exclusión del condensador de resistencia, diodo cilíndrico, de aluminio el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc. |
| espesor del PCB | 0.6 mm~3.5 mm |
| Tamaño del PCB | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB | Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla | Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control | Computadora industrial incorporada (sistema Windows) equipado con monitor, teclado y ratón |
| Sistema de accionamiento | Eje X y Y accionado porMotores servomotores de Panasonic |
| Sistema de transmisión | Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación | 50 pilas de alimentación estándar de 8 mm NXT (también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión | La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm); una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm); Marque la cámara x 2 |
Charmhigh TC06:
1Número de modelo: TC06
2La marca: Charmhigh
3Configuración principal:En línea automática completa + entrega automática de PCB + 6 cabezas 50 alimentadores + (xy) ± 0,04 mm CPK> 1.0 + eje X&Y accionado por servomotor de Panasonic + cambio automático de boquilla + 9 cámaras + tornillo de tierra y guías lineales +Compensación térmica + velocidad óptima: 27800CPH
4. Alimentador: Alimentador Fuji Electric (comprado por separado)
5. Área de PCB:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
6. Viene con computadora y teclado y ratón con sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... hasta un máximo de 36*36mm IC
8Dimensión: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, de una sola fase)
9Tiempo de entrega: 5-7 días hábiles
10. Entrega: por mar / recoger de nuestra fábrica directamente / enviar a China almacén
11Método de pago: transferencia bancaria (T/T)
12Embalaje: caja de madera contrachapada
Las ventajas del TC06:
-El apoyo al CPK es una clave importante para la elección de una máquina de recogida y colocación, lo que hace que el proceso de producción SMT sea más estable.
-ANC: cambio automático de boquilla, las boquillas se pueden asignar automáticamente de acuerdo con los componentes, lo que hace que la producción SMT sea más inteligente y eficiente.
- Cabeza de montaje universal de alta precisión: una máquina puede satisfacer las necesidades de montaje de varios componentes con alta estabilidad
-Construcción de base de hierro fundido, la máquina de recoger y colocar funciona sin problemas a alta velocidad, mejor que el mármol.
- El eje X&Y accionado por el servomotor de Panasonic garantiza la estabilidad y precisión a largo plazo de la máquina.
Soluciones específicas para el punto de dolor de la máquina: "Cambiar las boquillas vuelve loco a mi equipo"
El cambio automático de boquilla maneja 6 tipos en 30 segundos.
Soluciones específicas de las máquinas para los puntos dolorosos:
"El calor del verano arruina la precisión de la colocación"
La compensación térmica inteligente mantiene ± 0.01 mm todo el día.
Soluciones específicas de las máquinas para los puntos dolorosos:
"La alineación del alimentador consume tiempo de producción"
Calibración automática con láser, 50 alimentadores en 5 minutos.
Soluciones específicas de las máquinas para los puntos dolorosos:
"Mientras otros tiemblan, nos mantenemos firmes: estabilidad de doble motor para una colocación perfecta a alta velocidad".
"Finalmente una máquina que no vibre de pequeños chips cuando se apresuran los pedidos".
Soluciones específicas de las máquinas para los puntos dolorosos:"La instalación de nuevos componentes lleva horas"
Precargada Biblioteca de Componentes Comúnes ️ arrastre y suelta para comenzar.
Soluciones específicas de las máquinas para los puntos dolorosos:El tiempo de inactividad de la máquina mata nuestros plazos"
TC06 funciona como 3 máquinas confiabilidad 24/7.
Soluciones específicas de las máquinas para los puntos dolorosos:"El entrenamiento de nuevos operadores lleva meses"
Interfaz sencilla: cualquiera puede ejecutarla en 1 hora.
Muestras de montaje:
Compra por separado:
1. NXT alimentador eléctrico
2. Alimentación de vibración NXT
3. bandeja de IC
4. Reposadores para carretillas delanteras y traseras
5. Carruaje de alimentación NXT
Nuestra fábrica de Charmhigh obtuvo IOS9001, por favor compra equipos de una fábrica excelente.
Parámetros de la TC06 de Charmhigh:
| Las dimensiones | El punto de partida de la prueba es el punto de partida de la prueba. |
| Peso | 900 kg de peso |
| Fuente de alimentación | AC220V (50Hz, de una sola fase), 3 kW |
| Suministro de aire | 0La presión de los gases de efecto invernadero se calculará en función de la temperatura del aire. |
| Generación de vacío | Pampas de vacío incorporadas |
| Cantidad de cabezas de montaje | 6 |
| Velocidad de montaje | 27800cph (lo mejor) |
| Una mayor precisión | ± 0,04 mm CPK≥1.0 |
| Altura del componente | ≤ 12 mm |
| Tipo de componente | Exclusión del condensador de resistencia, diodo cilíndrico, de aluminio el condensador, el SOT, el SOP, el QFP, el QFN, el BGA, etc. |
| espesor del PCB | 0.6 mm~3.5 mm |
| Tamaño del PCB | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Transporte de PCB | Transporte automático de 3 trenes, dispositivo de soporte de PCB |
| Cambio de boquilla | Cambio automático de la boquilla (19 agujeros de la biblioteca de boquilla) |
| Sistema de control | Computadora industrial incorporada (sistema Windows) equipado con monitor, teclado y ratón |
| Sistema de accionamiento | Eje X y Y accionado porMotores servomotores de Panasonic |
| Sistema de transmisión | Tornos de puesta a tierra + guías lineales |
| Sistema de alimentación | 50 pilas de alimentación estándar de 8 mm NXT (también adecuado para bandeja de IC y alimentador de bastón) |
| Sistema de visión | La cámara de vuelo x 6 (tamaño del componente aplicable: 16 mmx16 mm); una cámara de circuito integrado x 1 (tamaño del componente aplicable: 36mmx36mm); Marque la cámara x 2 |
Servicio de paquete estándar:
El paquete de nuestros P&P es un paquete de madera estándar de exportación para evitar el daño durante el transporte.
Servicio de transporte:
1Envío por TNT/DHL/FedEx puerta a puerta.
Para paquetes de menos de 200 kg, puede utilizar TNT, DHL, Fedex u otra compañía expreso, es servicio puerta a puerta, normalmente toma 5-8 días de entrega.Impuestos y cargos no están incluidos en el precio del artículo ni en los gastos de envíoEstos cargos son responsabilidad del comprador.
2- Envío por aire / mar.
Para grandes cantidades, por encima de 500 kg, puede utilizar la entrega aérea o marítima.
FCA:Enviaremos los bienes al almacén en China solicitado por el comprador, la compañía aérea ayudará a organizar un vuelo internacional para enviar los bienes a su lugar.
CIF: Significa enviar mercancías al puerto marítimo más cercano de los compradores por transporte marítimo, aproximadamente 18 ~ 40 días de tiempo de envío, no tiene información de seguimiento, el comprador debe hacer el despacho de aduanas local y pagar el impuesto de aduana,Podrías usar un agente para hacer todas las cosas locales y entregar los productos a tu casa.
En el caso de las empresas de servicios de transporteEsto significa que usted puede organizar la compañía de envío, vamos a enviar las mercancías al puerto marítimo en China de acuerdo con su notificación, y vamos a hacer todas las cosas locales en China.,Las demás tarifas son responsabilidad del comprador.
3- Envío a Rusia.
Enviaremos la mercancía en avión, el comprador no necesita pagar ningún impuesto, primero enviaremos la mercancía a Moscú, el remitente hará todo el despacho aduanero, el remitente pagará los impuestos por adelantado.Después de que las mercancías llegaron a Moscú, Rusia local expreso entregar los productos a su lugar. Así que el comprador no tiene que preocuparse por el problema de impuestos.
El tiempo de envío es de aproximadamente 18 ~ 35 días hábiles! tiene número de seguimiento detallado e información de seguimiento.
Página web de seguimiento: https://www.17track.net/ru
4Recoger directamente de nuestra fábrica.
Puede usar su propio agente de envío o su cuenta DHL/TNT/Fedex. Puede arreglar que los recojan directamente de nuestra fábrica.
O si usted tiene algún transportista en China, podemos enviar los bienes a su transportista directamente. Le enviaremos todos los detalles de empaque por adelantado.
